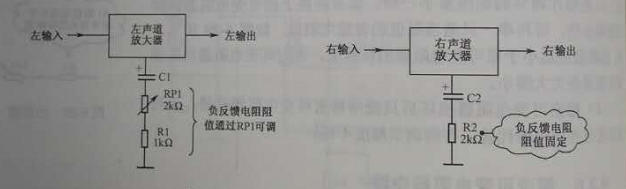

首先我們先來看如下圖1所示是音響放大器中左右聲道(音響中用來處理和傳輸左右方向信號的電路)增益平衡調整電路。電路中的RP1就是貼片可調電阻，與R1串聯。

圖1：左右聲道增益平衡調整電路

     在分析貼片可調電阻前，先了解以下幾點電路分析和理解的相關知識對我們來說是非常有用的。

1、立體聲平衡：音響電路中，對于雙聲道放大器而言，嚴格要求左、右聲道放大器增益相等，但是電路元器件的離散性導致左、右聲道放大器增益不可能相等，為了保證左、右聲道放大器的增益相等(平衡)，需要設置左、右聲道增益平衡調整電路，簡稱立體聲平衡電路。

2、立體聲平衡調整電路：立體聲平衡調整電路中通常的做法是，固定一個聲道的增益，如將右聲道電路增益固定，將另一個聲道的增益設置成可調整的，左聲道放大器中用貼片可調電阻RP1和R1構成增益可調整電路。

3、負反饋：電路中的R2和C2構成交流負反饋電路。R2為交流負反饋電阻，這一電阻的大小決定了放大器的放大倍數，R2阻值越大，放大器放大倍數越小，反之則大。

      電路中C2只讓交流信號電流流過R2，不讓直流電流流過R2,這樣R2只對交流信號存在負反饋作用。

了解上述三個知識點之后，可以方便地分析貼片可調電阻(RP1)在電路中的工作原理。改變貼片可調電阻RP1阻值時，就能改變左聲道放大器的增益。

      右聲道電路中R2的阻值確定，使右聲道放大器增益固定。以右聲道放大器增益為基準，改變貼片可調電阻阻值，是左聲道放大器的增益等于右聲道放大器的增益，就能實現左、右聲道放大器的增益相等。

      由于貼片可調電阻RP1的阻值調整相當方便，所以這種增益平衡調整非常簡便。那立體聲平衡調整方法有是什么呢?

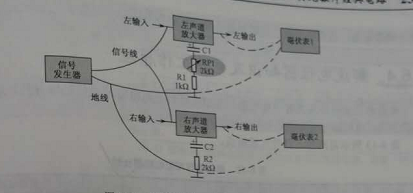

立體聲平衡調整方法：給左右聲道輸入適當的相同大小的測試信號(一般特定頻率的正弦信號，有信號發生器提供)，如圖2所示，在左、右聲道輸出端分別街上毫伏表，調整平衡貼片可調電阻RP1，使兩個聲道輸出信號幅度大小相等。

圖2：調整立體聲平衡接線示意圖
